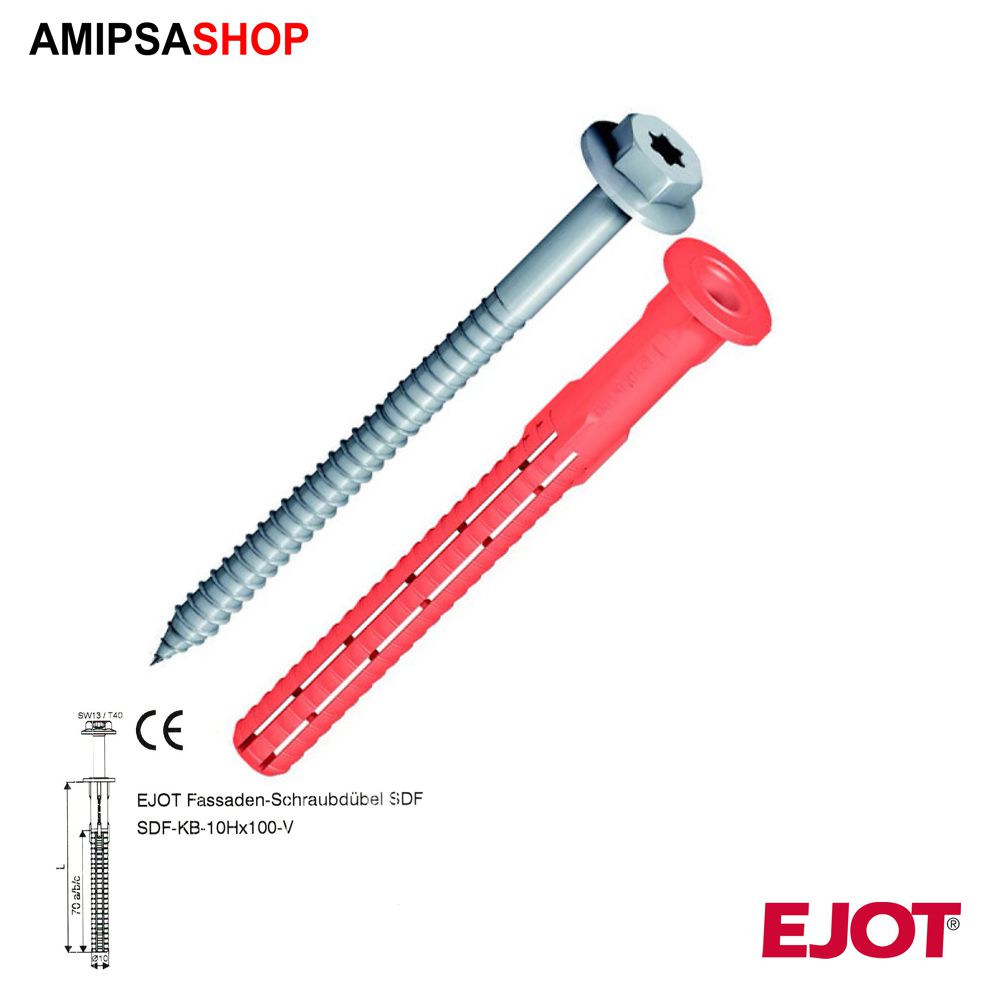

EJOT Fassadendübel-Schraubdübel SDF-KB-10Hx100-V

CHF 3.95 Original price was: CHF 3.95.CHF 1.95Current price is: CHF 1.95.

1 x Fassadendübel- 1 x Schrauben= 1 Set
Anwendungsbereich Verankerung von Anbauteilen aus Metall
Für nicht tragende redundante Systeme nach ETAG 020
Geeignet zur konstruktiven Befestigung von
Hängeschränken, Verkleidungen, Metallwinkeln Zur Verankerung in Wetterschalen
Eigenschaften
Zugelassen für alle gängigen Baustoffe Zuverlässiger Halt in Problembaustoffen durch optimiertes Spreizteil
Sicherer Halt durch radiale Spreizung, Cr(VI)-freie Oberfläche der Dübel schraube, Produkterkennung durch unterschiedliche
Einfärbung der Dübel hülse, Doppelte Verdreh Sicherheit für eine sichere
Montage-Hinweis
Bitte beachten Sie bei der Planung und Verarbeitung der Produkte die europäische technische Zulassung ETA-10/0305. Nähere Angaben
zu Kennwerten und Lasten entnehmen Sie bitte
der Zulassung. EJOT® Fassadendübel SDF-KB-10H mit Sechskantkopf
Kennwerte
Bohrlochtiefe in Beton h1,1 ≥ 80 mm
Eff. Verankerungstiefe hnom ≥ 70 mm
Bohrlochdurchmesser d0 10 mm
Durchgangsloch im anzuschließenden Bauteil df ≤ 10,5 mm
Antrieb SW13/T40
Charakteristische Lasten
Zuglasten NRk,p in Beton C12/15
Temperaturbereich 30 °C / 50 °C 4,50 kN
Temperaturbereich 50 °C / 80 °C 4,00 kN
Mauerziegel Mz 20-1,8, NF 4,00 kN
Kalksandvollstein KS 36, NF 4,50 kN
Kalksandvollstein KS 20, 8 DF 4,50 kN
Vollstein aus Leichtbeton V6, 2 DF 2,00 kN
Haufwerks poriger Leichtbeton 2,00 kN
Hochlochziegel HLz 12-0,9, NF 2,00 kN
Kalksandlochstein KSL 12, 4 DF 2,50 kN
Hohlblockstein aus Leichtbeton Hbl 10, 12 DF 1,20 kN
Querlasten VRk,s
Dübel mit Stahlschraube 9,35 kN
Dübel mit Edelstahlschraube A4 10,91 kN
Biegemoment MRk,s
Dübel mit Stahlschraube 17,67 Nm
Dübel mit Edelstahlschraube A4 20,62 Nm

1900 vorrätig
